Wave Researcher®Ver4

横河電機SMARTDAC+、MX、MW、DARWINシリーズ
冷媒物性解析シリーズ

  • 機能概要説明書
  • 導入ガイダンス
  • 紹介資料
  • デモプロあり
  • カタログあり

「Wave Researcher」の業務別パッケージであり、エアコン、冷蔵庫、自動販売機、冷凍ショーケース等で使用されている冷媒に関する各種データの収集・冷媒物性解析のためのソフトウェアです。　冷媒の効率を測定するために必要な、外気温度・エバポレータ温度・コンデンサ温度・冷媒温度・冷媒圧力等の冷凍サイクル各点の温度、圧力のデータから冷媒物性の演算を行い、モリエル線図やトレンドグラフ等でリアルタイムに画面表示しながらパソコンに保存します。当システムでは冷媒物性データベース、米国NIST（国立標準技術研究所の「REFPROP」を使用して、代替フロンHFC134a、R407c、R22、R410A、R404A、HC（炭化水素系）のR600a（イソブタン）、R600（ブタン）、R290（プロパン）、RC270（シクロプロパン）や、各社が対応を始めた次世代冷媒HFO-1234yfやHFC32、自然冷媒であるR744（CO2）やR717（アンモニア）冷媒の他、177種類の冷媒に対応しております。

特長

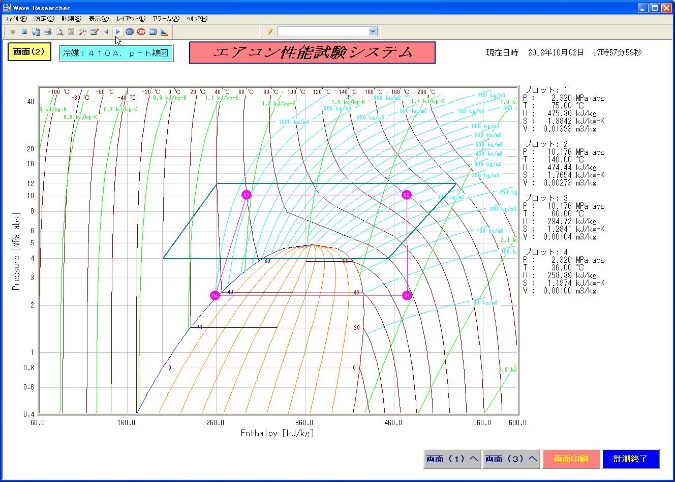

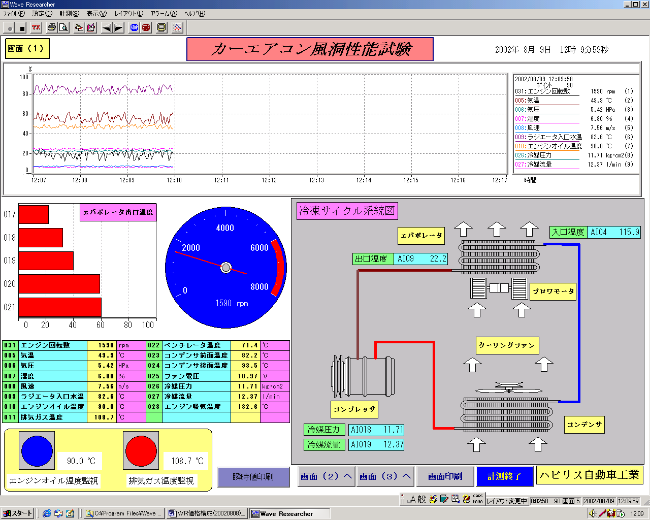

  • 冷媒の状態測定に必要なモリエル線図（p-h線図　圧力－比エンタルピー、t-s線図　温度－エントロピー）、時系列グラフ・XYグラフ・棒グラフ・ビットマップ・アナログメータ等の豊富な表示モジュールをマウスで張り付けて簡単に画面を作成し、リアルタイム表示が行えます。　計測中にスクロールバックして過去のデータの参照も可能なほか、お絵描きソフトで作成した装置の系統図やアナログメータ、アニメーション表示等、多彩な画面表示ができます。

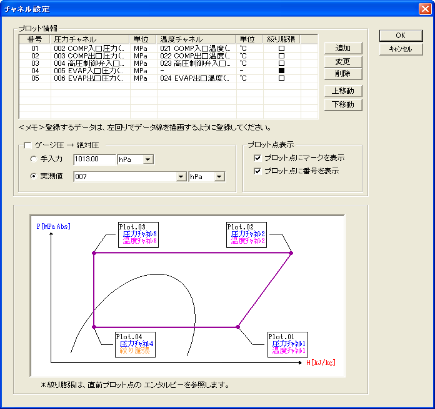

  • 取り込んだデータからモリエル線図の再描画を行ったり、エンタルピー、密度等、REFPROP関数を自由に指定して演算が可能です。四則演算の他各種演算関数も使用でき、演算結果のグラフ表示、データ保存も行えます。条件判定式（IF文）による処理の分岐も可能です。　取り込んだ計測データは画面上でのグラフ表示やカーソルリード機能、区間演算、カンマ付きCSVファイル変換、印刷等、多彩な編集処理が行えます。

使用分野

  • エアコンだけでなくカーシステム全体から発生する熱量の有効利用に関する研究開発
  • 自然にやさしい自然冷媒を使用したエアコン、冷蔵庫、自動販売機、冷凍ショーケース、ヒートポンプ等の研究や製品開発に
  • 廃熱回収利用、超電導磁石開発、半導体生産用チラー、医薬品保存装置等の製品開発に

収録

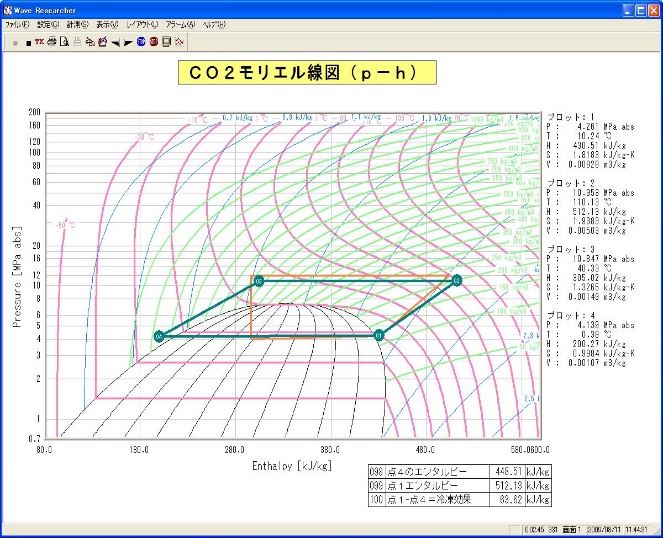

あらかじめ測定機器から収集チャネル、画面表示等の測定条件や冷媒に関する演算条件を登録しておくことにより、簡単に測定開始できます。　連続計測はもちろん、一日単位や一定の日にち単位の測定を行う繰り返し計測も可能です。　リアルタイムに冷凍サイクル各点の温度、圧力等の測定データを収集し、REFPROPデータベースを参照して冷媒の物性に関する演算を行い、モリエル線図を描画します。　また、試験状況に関するメモ等の入力も可能で後処理で変更もできます。

解析

計測したファイルを呼び出して、REFPROP関数を使用してエンタルピー、飽和圧力、定圧比熱、絶対湿度等の再計算やトレンドグラフの表示や区間演算、テキストファイルへの変換も簡単に行えます。収集時にリアルタイム演算を行えますが、演算式を修正して再度演算処理を行うことも可能です。

レポート

モリエル線図（p-h線図　圧力－比エンタルピー、t-s線図　温度－エントロピー）画面の印刷は表示画面単位に行えます。　ウインドウズのコピー／ペースト機能により、表示されている画面をマウスで指定し、Word等に張り付けることもできます。

動作環境

PC

OSウインドウズ10/11対応です。
32/64ビット環境両方で動作します。
CPUCPUはCorei3以上
メモリーメモリーは4GB以上
ディスプレイXGA以上(1024×768ドット)
できるだけ解像度の高いものを使用してください。

測定機器

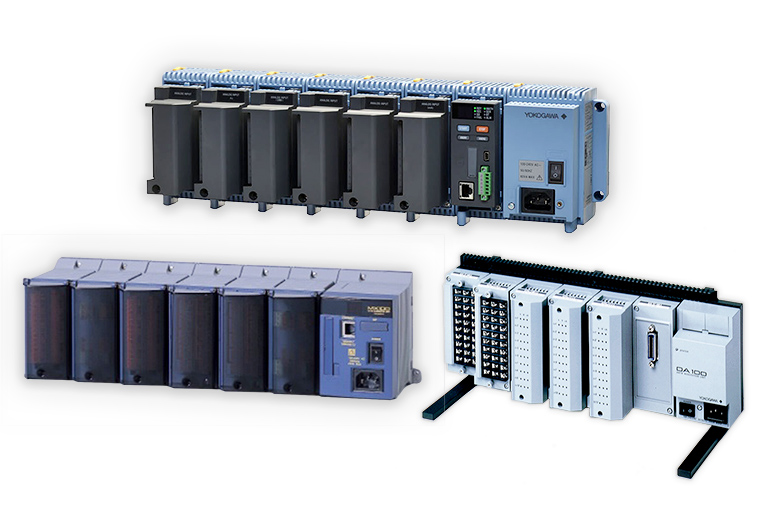

測定機器横河電機製データアクイジションシステムSMARTDAC+、MX、MW、DARWINシリーズ
接続インターフェイスイーサネット、GP-IB、RS232C

ご注意事項

  • 測定機器の仕様については、別途メーカーの資料をご参照ください。
  • 使用するセンサ、センサアンプ、ソフトウェア詳細仕様については当社にお問い合わせください。
  • 本文中の商品名は各社の登録商標です。 本仕様はお断りなく変更することがあります。
  • 当ソフトウェアの納入立会、個別改造については、当社にお問い合わせください。
    当社ではこの他、計測制御系の各種ソフトウェアの受託開発を行います。

ご購入・お問い合わせ

ソフトウェアパッケージの価格は
各シリーズにより異なります。
ご購入は、当社または横河電機
・代理店にお問い合わせください。
当プログラムはパソコン1台毎に1セットご注文ください。
システム導入立会費は、別途有償となります。
プログラム改造のご相談は別途お見積もりの上、対応させていただきます。
