SpectraView®Ver2

ナショナルインスツルメンツNIcDAQシリーズ

  • 機能概要説明書あり
  • カタログあり

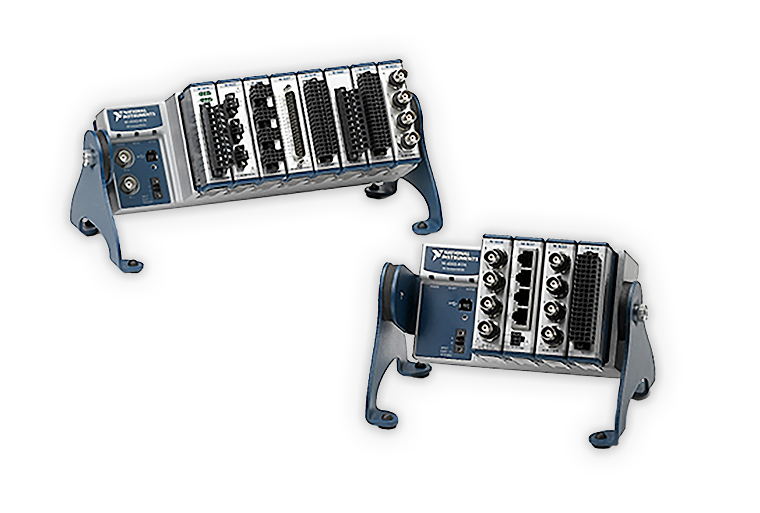

コンパクトで可搬性に優れたNIcDAQシリーズは、イーサネットインターフェース経由で電圧、IEPE(アンプ付き加速度)入力モジュール等を専用のシャッシーに組み合わせて同時データ収集ができるデータ収集システムです。 高速波形の収集や、振動・音響分野のデータ収集・解析に必要な周波数領域の計測に多数の採用をいただいているSpectra Viewのコンパクト版で、ノートパソコンと組み合わせた機動性に富んだシステムです。

特長

  • ●cDAQシリーズのアンプを組み合わせてデータ収録が可能であり、最大51.2kHzのパフォーマンスがあります。
    ●マニュアル、ワンショット、リピートトリガを使用でき、3チャネルのAND/OR条件を指定可能です。 また、指定した時間によりファイルを自動分割する収録も可能です。

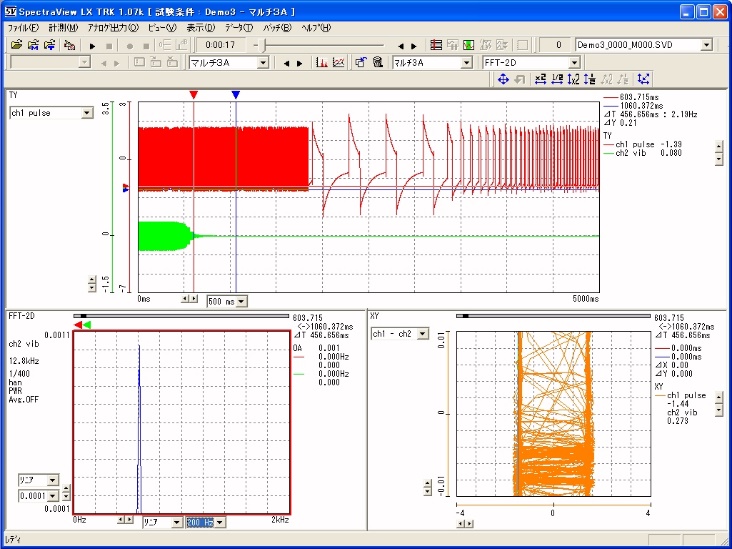

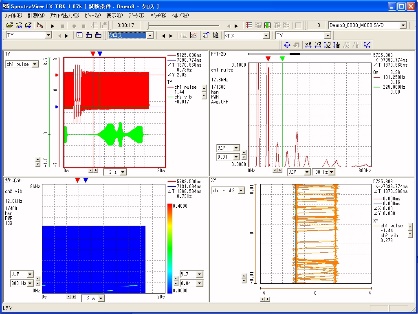

    ● TYグラフ・XYグラフ・バーグラフ・4チャネルFFTグラフのリアルタイム表示が行えます。画面の表示は、シングル、マルチグラフと画面パターンを切り替えられます。

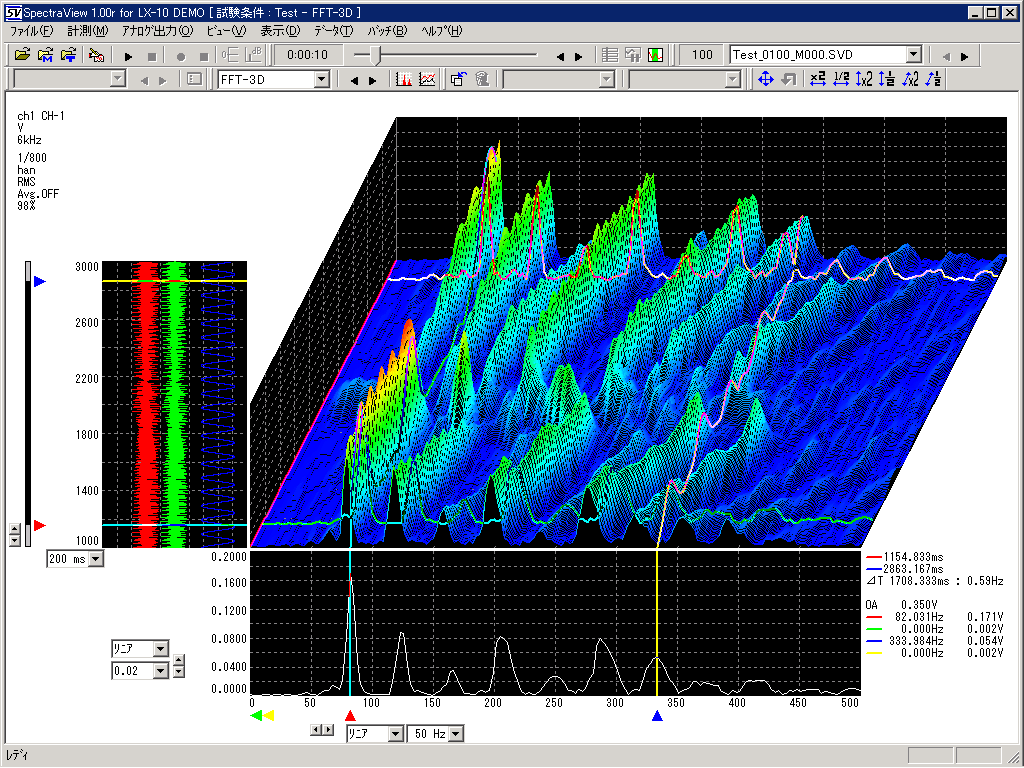

  • ●取り込んだ計測データを再度呼び出して、TY、XY、FFTグラフ表示をはじめ、FFT3次元グラフ、カラーコンタ-表示や印刷、演算、フィルタ処理、平均処理、音声再生機能、テキストファイル変換等、多彩な解析処理が行えます。
    ●計測条件は、テンプレートとして保存ができます。次回の計測はテンプレートを使用してすぐに開始できます。

使用分野

  • 広範囲な高速、多チャネルの波形データの収集やFFT解析に役立ちます。
  • エンジン関連、EV用モータ関連、ブレーキの性能試験用ダイナモ、車載用として幅広い分野でデータ収集・解析に使用できます。
  • 大型モータ、コンプレッサ、ポンプ等の修理・保守用に各部の振動等の測定評価用に役立ちます。

収録

各種アンプによるレンジ条件やデータ収集条件(トリガー等)、画面表示形式はあらかじめ登録しておくことにより、簡単に測定開始できます。 測定データを再度呼び出してTY、XY、FFTグラフ表示をはじめ、FFT3次元グラフ、カラーコンタ-表示や印刷、演算、フィルタ処理、平均処理、音声再生機能、テキストファイル変換等、多彩な解析処理が行えます。

レポート

画面の印刷は表示画面単位に行えます。 ウインドウズのコピー/ペースト機能により、表示されている画面をマウスで指定し、Word等に張り付けることもできます。

動作環境

PC

OSウインドウズ10/11対応です。
32/64ビット環境両方で動作します。
CPUCPUはCorei5以上
メモリーメモリーは8GB以上
ディスプレイXGA以上(1024×768ドット)
できるだけ解像度の高いものを使用してください。

測定機器

測定機器ナショナルインスツルメンツ製NI‐cDAQ
接続インターフェイスイーサネット

ご注意事項

  • 測定機器の仕様については、別途メーカーの資料をご参照ください。
  • 使用するセンサ、センサアンプ、ソフトウェア詳細仕様については当社にお問い合わせください。
  • 本文中の商品名は各社の登録商標です。 本仕様はお断りなく変更することがあります。
  • 当ソフトウェアの納入立会、個別改造については、当社にお問い合わせください。
    当社ではこの他、計測制御系の各種ソフトウェアの受託開発を行います。

ご購入・お問い合わせ

ソフトウェアパッケージの価格は
各シリーズにより異なります。
ご購入は、当社または横河電機
・代理店にお問い合わせください。
当プログラムはパソコン1台毎に1セットご注文ください。
システム導入立会費は、別途有償となります。
プログラム改造のご相談は別途お見積もりの上、対応させていただきます。
