Rotary View®

TEAC LXシリーズ
回転振動解析ポータブルシステム

  • 機能概要説明書あり
  • カタログあり

当回転振動解析装置はコンパクトで可搬性に優れたLX-1000シリーズを使用して、各種、回転機器の軸振動現象を解析するために、回転パルス1チャネルと振動データを最大16chリアルタイムに収集し、周波数解析・位相演算により、回転軸にかかる振動がどの方向に作用しているかを解析します。　発電用モータ、タービン、コンプレッサ、ポンプ等、大型回転機器に関する軸振動現象の解析に使用できます。

特長

  • ●1台のデータロガーで、回転パルス1チャネルと振動データを最大16チャネル収集できます。
    ●動電型速度センサ、非接触型変位センサ用に専用のセンサアンプを提供可能です。
    ●データ収集モードは、回転数取り込み（Δrpm）と時間取り込み（Δt）が可能です。
    ●回転次数成分（0.5X、1X、2X～）電源周波数次数成分５０／６０Ｈｚの（1f、2f）の解析が可能です。

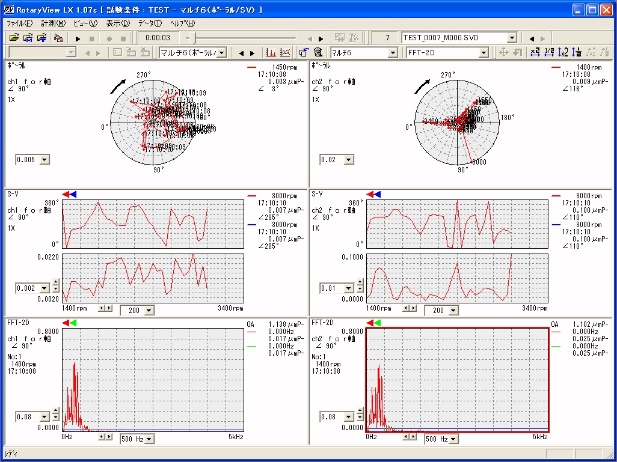

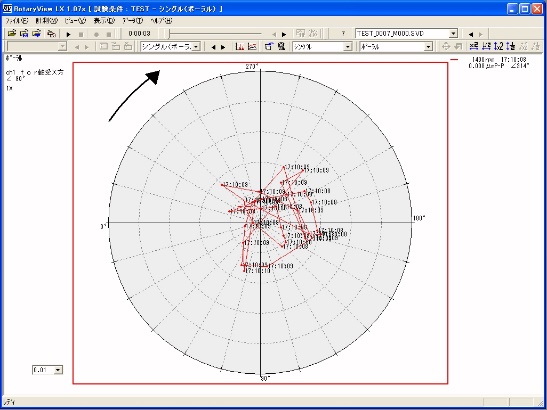

    ●データ収集中にタイムトレンド、ボード線図、ベクトル線図、オービット、FFT等の表示が可能。1画面に1グラフのみでなく、複数グラフを組み合わせて表示することも可能です。

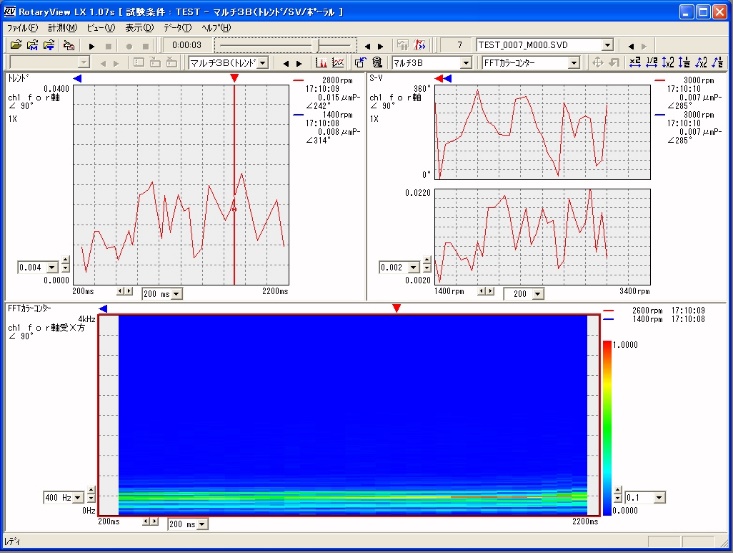

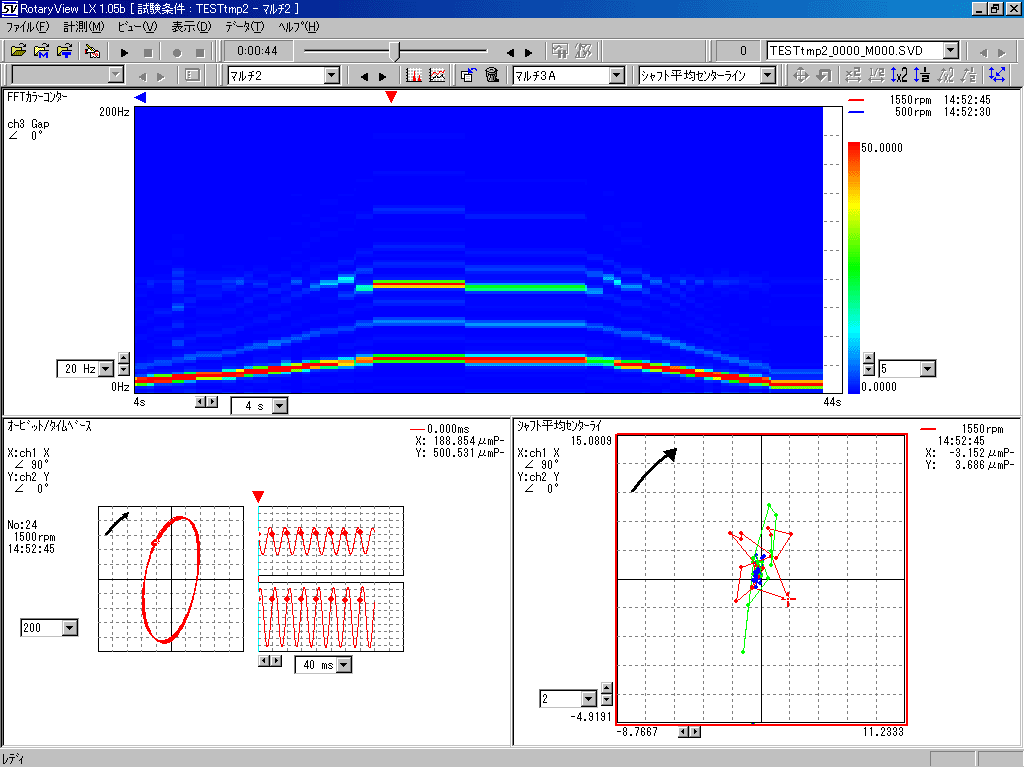

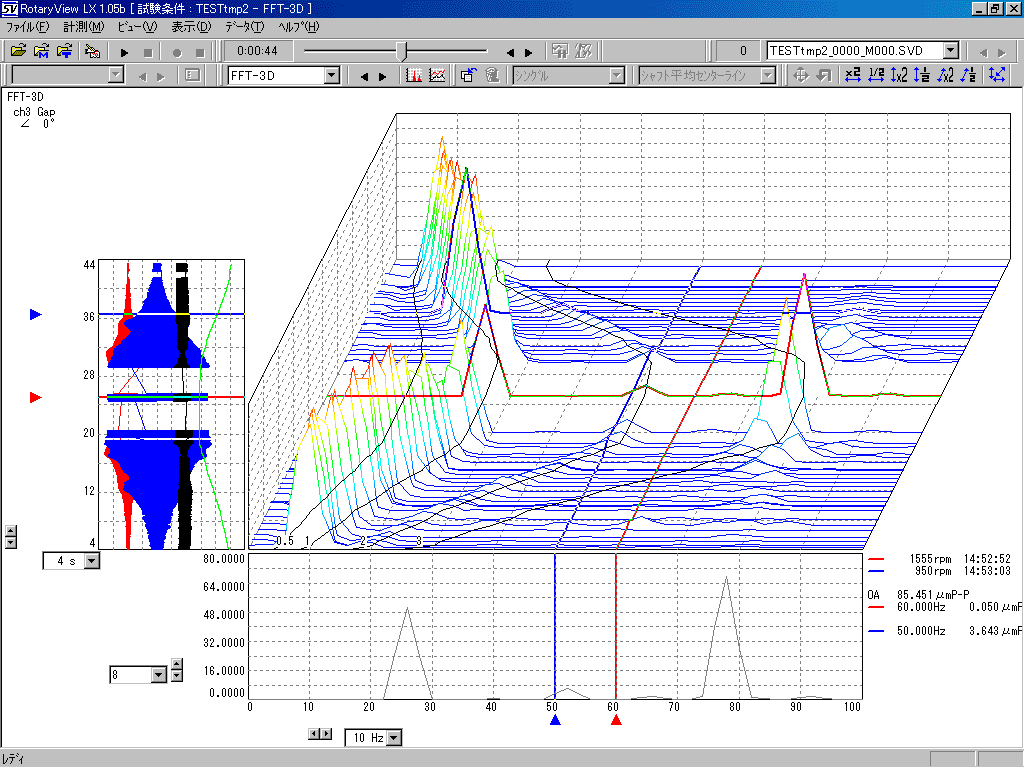

  • ●取り込んだ計測データを再度呼び出して、TY、SV(XY)、FFT、ボード線図、ベクトル線図、オービットグラフ表示をはじめ、FFT3次元グラフ、カラーコンタ－表示や印刷、テキストファイル変換等、多彩な解析処理が行えます。
    ●計測条件は、テンプレートとして保存ができます。次回の計測はテンプレートを使用してすぐに開始できます。

使用分野

  • 広範囲な回転振動データの収集や解析に役立ちます。
  • 大型モータ、タービン、コンプレッサ、ポンプ等の性能試験用ベンチ、ノートパソコンと組み合わせての現場での計測用として幅広い分野でデータ収集・解析に使用できます。

収録

大型回転機器の振動データの収集には、動電型変位センサ、加速度型センサが使用されます。　ロガーへの入力はセンサアンプを経由して電圧で入力しますが、ロガーのレンジ条件やデータ収集条件（トリガー等）、画面表示形式はあらかじめ登録しておくことにより、簡単に測定開始できます。　

解析

測定データを再度呼び出してTY、SV（XY）、FFT、ボード線図、ベクトル線図、オービットグラフグラフ表示をはじめ、FFT3次元グラフ、カラーコンタ－表示や印刷、テキストファイル変換等、多彩な解析処理が行えます。

レポート

画面の印刷は表示画面単位に行えます。　ウインドウズのコピー／ペースト機能により、表示されている画面をマウスで指定し、Word等に張り付けることもできます。

動作環境

PC

OSウインドウズ10/11対応です。
32/64ビット環境両方で動作します。
CPUCPUはCorei5以上
メモリーメモリーは8GB以上
ディスプレイXGA以上(1024×768ドット)
できるだけ解像度の高いものを使用してください。

測定機器

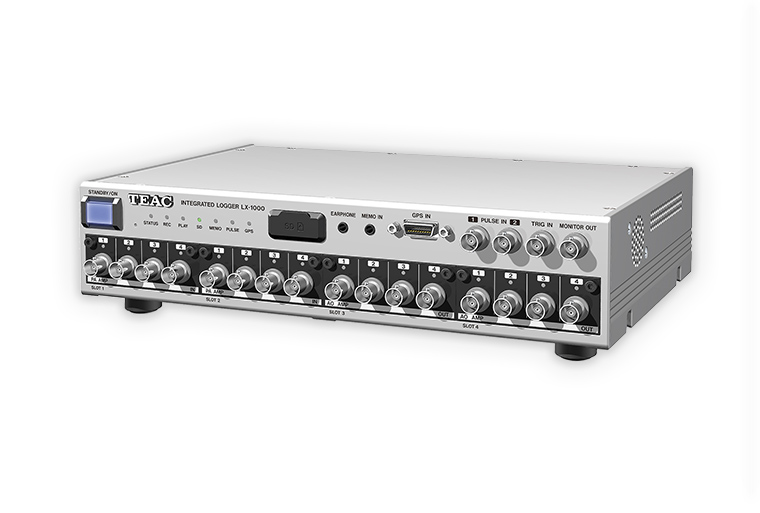

測定機器テイアック製インテグレーテッドロガーLX-1000シリーズ
接続インターフェイスイーサネット

ご注意事項

  • 測定機器の仕様については、別途メーカーの資料をご参照ください。
  • 使用するセンサ、センサアンプ、ソフトウェア詳細仕様については当社にお問い合わせください。
  • 本文中の商品名は各社の登録商標です。 本仕様はお断りなく変更することがあります。
  • 当ソフトウェアの納入立会、個別改造については、当社にお問い合わせください。
    当社ではこの他、計測制御系の各種ソフトウェアの受託開発を行います。

ご購入・お問い合わせ

ソフトウェアパッケージの価格は
各シリーズにより異なります。
ご購入は、当社または横河電機
・代理店にお問い合わせください。
当プログラムはパソコン1台毎に1セットご注文ください。
システム導入立会費は、別途有償となります。
プログラム改造のご相談は別途お見積もりの上、対応させていただきます。
